大型車用カメラ方式 アライメントシステム 「トラックカム」 TC-2003


製品詳細
仕様

「トラックカム」が大型車のアライメントを強力にサポート

より良い走りと安全性・経済性の観点からも有用な
アライメントサービスをご提案

【走行安定性・快適性】
 ●走行安定性の向上  ●ドライバーの疲労軽減
【安全性】
 ● 進化する自動車のASV技術への対応
【経済性】
 ●燃費改善  ●タイヤのコスト削減

乗用車向け
大型車向け
製品カタログダウンロード
製品紹介動画をみる

トラック・バスこそアライメントが必要です!

乗用車に比べてアライメントの影響を受けやすいトラック・バス

トラック・バスのアライメント不良は、タイヤ4本だけの乗用車とは違い、その構造上タイヤ1本あたりに対してかかる負荷や抵抗も大きくなるので、
影響の度合いも大きくなります。
トラック・バスのアライメント調整を行うことは、運送業者の課題である「燃費改善」「タイヤのコスト削減」 「ドライバーの疲労軽減」に大きな効果があります。



最新カメラ方式によるスピーディーかつ高精度な測定

測定に要する時間は約15分。高い耐久性の赤外線カメラセンサーを採用

・カメラセンサーはターゲットから相対的に角度と距離を測定。
 赤外線方式のため、太陽光が差し込む工場や暗室でも
 光の影響を受けにくく、正確な測定が可能です。

・カメラ本体は、万が一の落下でも衝撃に強い頑丈設計で
 取り扱いも安心です。

見やすくわかりやすい測定画面

・測定はモニターに表示されるアニメーションの
 指示に従って操作するだけの簡単操作。
 難しい操作は不要で、誰でも簡単に
 測定することが可能です。

・測定結果はリアルタイムでパソコンへ通信。
 測定前と調整後のデータは保存・印刷ができます。
  ※パソコンは別途必要になります。

簡単セッティング

取り付けやすいホイールアダプター

リム径14~24インチのアルミホイールとスチールホイールの両方に取り付け可能。軽量で取り扱いもラクラクです。

軽量ターゲット

車両へ取り付けるターゲットは軽量で扱いやすく、簡単に取り付けが可能です。

[OPTION] インダクションヒーター

フレームの損傷箇所の加熱修正に便利な電磁誘導加熱システム

・電磁誘導加熱により、瞬時に金属を加熱。
 火炎を発生させないため、ポイントで加熱が可能です。

・アライメント調整や錆びたボルト・ナットの
 固着外し等、あらゆる車体整備に活用できます。

・加熱部に合わせてインダクター出力を
 5段階に調整が可能です。

[OPTION] 傾斜センサーで床面の傾きを検知

水平でない床面での測定に対応

傾斜センサーが床の傾斜、計測時のタイヤサイズや空気圧の
差からの影響を補正。傾きを考慮した上での測定が可能なため、
水平でない床面でも正確な測定ができます。

[OPTION] エーミングサポートツール

エーミング作業をサポート

トラックカムの各種システムを活用し、車両中心線出しに
かかる作業を効率化!
測定手順を削減し、時間短縮を実現します。

仕様

■測定項目

測定範囲測定精度
トータルトー(㎜/m) ±40 0.4 以内
トー(㎜/m) ±40 0.2 以内
キャンバー(°) ±6 3 以内
キャスター角(°) ±20
キングピン角(KPI)(°) ±20
最大切り角(°) 65
適用リム径(in) 14~24

■測定用カメラ

バッテリー時間 16時間(フルチャージ時)
バッテリー電源(V) 単相100

■キャビネット寸法

幅×奥行×高さ(mm) W905×D500×H1,665

■推奨パソコン環境

CPU Intel i5 2,3GHz 以上
メモリー 4GB
ハードディスク容量 80GB
グラフィック Super SVGA(1,024×768)以上のアダプターとモニター
メディア CD-ROM もしくは DVDドライブ
USBポート 1×USB2.0

・推奨OS…Microsoft windows7 64bit 又は Microsoft windows8.1 64bit ・パソコンは別途必要になります

オプション

品名インダクションヒーター傾斜センサーセットスライディング
ローフリクションプレート
商品
品名ホイールナット
マグネットアダプター
バスアダプターミニバスアダプターエーミングサポートツール
商品

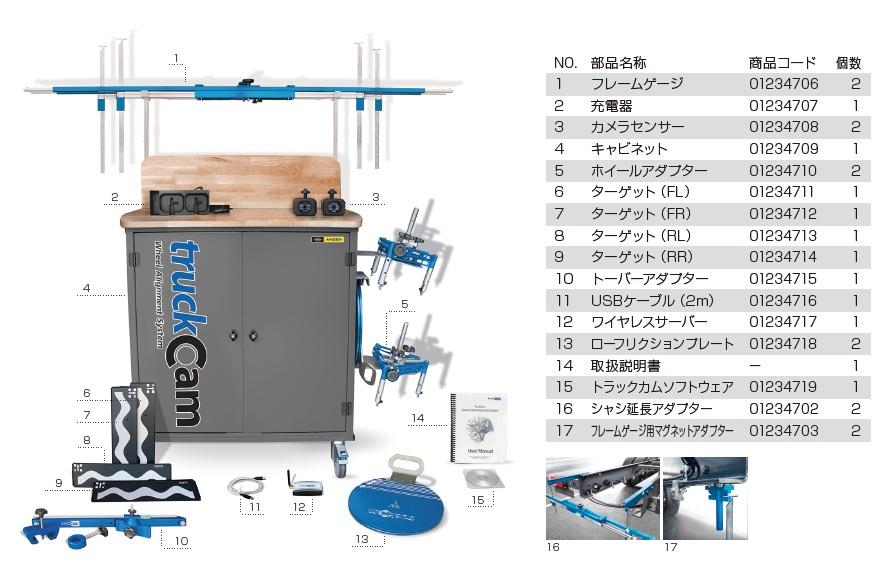

構成品

■TC-2003 (標準モデル)

■TC-2003-AIO(2軸同時測定対応モデル)
