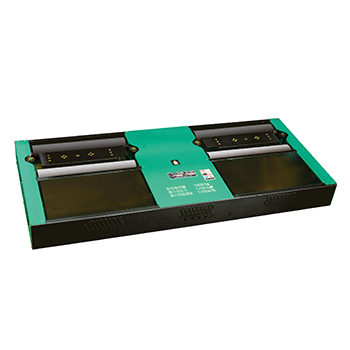

サイドスリップ・ブレーキ・速度計複合試験機 ABSシリーズ
サイドスリップ/ブレーキ/スピードメーターが一体型になった究極のテスター
本体高さは250mmの薄型設計で多層階の工場への設置にも最適です。
またフルフラットを実現したことで、工場内の美観を保ち、作業の安全性と効率を一段と向上させます。
乗用車向け
大型車向け
サイドスリップ・ブレーキ・スピードメーターが一体型になった究極のテスター
ローラーは3タイプから選べます
1台の指示計でサイドスリップ、ブレーキ、スピードメーターの測定値を切り替え表示
仕様
| 型式 | ABS-212 | ABS-210S | ABS-210 | ABS-206S | ABS-206 | ||
|---|---|---|---|---|---|---|---|
| 国土交通省 届出型式 |
ブレーキ・ スピード メーター テスター |
BS－212 | BS－210S | BS－210 | BS－205S | BS－204 | |
| サイド スリップ テスター |
ST－210 | ST－206 | |||||
| 型式試験番号 | ブレーキ・ スピード メーター テスター |
JASEA-B・S-42 | JASEA-B・S-27 | JASEA-B・S-26 | JASEA-B・S-12 | JASEA-B・S-6 | |
| サイド スリップ テスター |
JASEA-A-15 | JASEA-A-10 | |||||
| 許容軸重 | （㎏） | 3,600 | 3,000 | ||||
| ローラー/踏板 | ローラー形状 | 前軸：平滑、 後軸：溝切り加工 |
前後軸： ショット加工 |
前軸：平滑、 後軸：溝切り加工 |
前後軸： ショット加工 |
前軸：平滑、 後軸：溝切り加工 |
|
| 外径×長さ | （㎜） | 163×850 | |||||
| 踏板寸法 | （㎜） | 500×850 | |||||
| 前後軸間隔 | （㎜） | 381 | |||||
| ローラー／踏板の中心間隔 | （㎜） | 1,550 | |||||
| 左右内幅／ 外幅 | （㎜） | 700／2,400 | |||||
| 回転数(50/60㎐) | （rpm） | 6.2／7.5 | |||||
| ブレーキ テスト |
最大制動力 | （daN） | 1,200（連続30秒以内） | 1,000（連続30秒以内） | |||
| 検出器 | ロードセル | ||||||
| スピード メーター テスト |
最大試験速度 | （㎞/h） | 120（連続60秒以内） | ||||
| 常用最大速度 | （㎞/h） | 80 | |||||
| 検出器 | ロータリーエンコーダー | ||||||
| サイド スリップ テスト |
横滑り量測定範囲 | （㎜/m） | IN／OUT 0.0～15.0 | ||||
| 検出器 | ポテンションメーター | ||||||
| 使用エア圧 | （㎫） | 0.97 | |||||
| 電源（制御部/モーター） | AC100V 1A/AC200V 0.75㎾×2 | ||||||
| 本体寸法 | （㎫） | W2,678×L1,180×D250 | |||||
| 本体重量 | （㎏） | 約850 | 約750 | ||||
仕様（指示計部）
| 型式 | ABS-212/210S/210 | ABS-206S/206 | ||
|---|---|---|---|---|
| 表 示 方 式 | デジタルメーター | |||
| ブレーキ テスト |
指 示 範 囲 | （daN） | 0～1,200 | 0～1,000 |
| 最小表示 | （daN） | 1 | ||
| スピード メーター テスト |
指 示 範 囲 | （㎞/h） | 0～120 | |
| 最小表示 | （㎞/h） | 0.1 | ||
| 速度確認装置（ブザー） | 無（設定変更可能） | |||
| サイド スリップ テスト |
指 示 範 囲 | （㎜/m） | IN/OUT 0.0～15.0 | |
| 最小表示 | （㎜/m） | IN/OUT 0.1 | ||
| 判定機能 | ブザー（IN/OUT 5.1～） | |||
| 指示計寸法 | （㎜） | W460×D100×H275 | ||
外観図
